embrayage multi disques à sec de MC7
Bonsoir à tous les FdM,
Quelques photos étayent mieux une ancienne planche scannée.
Les commentaires n'utilise pas les dénominations Motostandard. Sorry pour les puristes!
carter d'embrayage MC7 nettoyé
arbre cloche à 4 rainures supportant le pignon d'attaque, roulement monté.
Devant le roulement il y a un joint à lèvres qui doit garantir une parfaite étanchéité.
Eclaté de toutes les pièces constitutives de la manoeuvre de l'embrayage
vue macro pour détails de la manoeuvre de l'embrayage (remarque: demi palier + clips sur l'étrier)
vue de l'ensemble des disques
détails du disque "mâle" ergots extérieur dans la cloche moteur et du disque "femelle" ergots intérieur sur arbre cloche

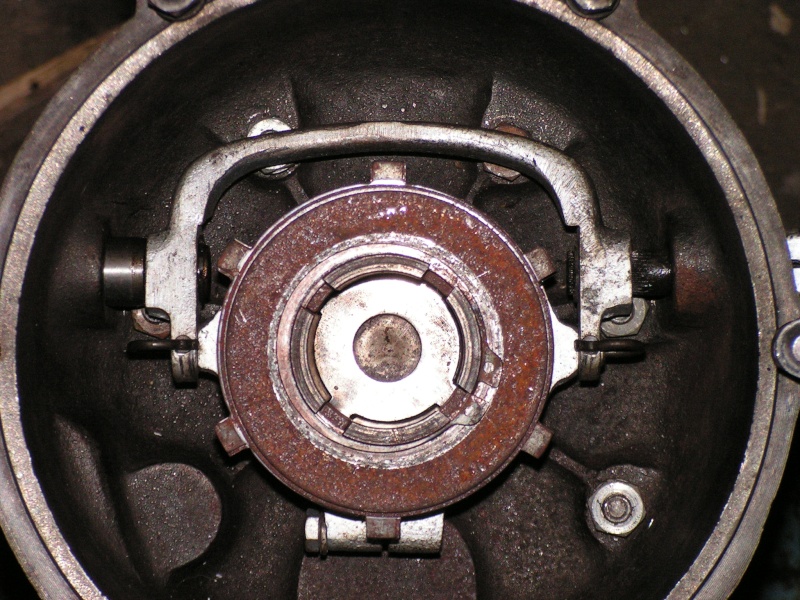

embrayage remonté vu dans l'axe. Le circlips reprend tous les efforts des 6 ressorts logés dans l'axe cloche
embrayage remonté vu de 3/4
A+
LUCKY
Quelques photos étayent mieux une ancienne planche scannée.
Les commentaires n'utilise pas les dénominations Motostandard. Sorry pour les puristes!
carter d'embrayage MC7 nettoyé
arbre cloche à 4 rainures supportant le pignon d'attaque, roulement monté.
Devant le roulement il y a un joint à lèvres qui doit garantir une parfaite étanchéité.
Eclaté de toutes les pièces constitutives de la manoeuvre de l'embrayage
vue macro pour détails de la manoeuvre de l'embrayage (remarque: demi palier + clips sur l'étrier)
vue de l'ensemble des disques
détails du disque "mâle" ergots extérieur dans la cloche moteur et du disque "femelle" ergots intérieur sur arbre cloche
embrayage remonté vu dans l'axe. Le circlips reprend tous les efforts des 6 ressorts logés dans l'axe cloche
embrayage remonté vu de 3/4
A+
LUCKY
