LAME AV POUR MICRO TRACTEUR Empty LAME AV POUR MICRO TRACTEUR

Message  cornot Lun 6 Jan - 16:16

BONJOUR A TOUS

comme je l avais pRomis j ai commence la fabrication d une LAME AV pour micro tracteur

comme toujours AV de commencer je me suis fixe un CDC

la lame sera fixee a AV du tracteur

elle sera orientable cote G et cote D (45° environ

elle aura une double utilisation CHASSE NEIGE  (avec lame racleuse en caoutchouc) et LAME BULL (par retournement pour pousser de la terre ou autre chose)

le cote CHASSE NEIGE comportera un systeme d appui au sol(PATINS  ou ROUES )reglable verticalement

les systemes de reglages devront demander un manimum d outillage pour etre manipules

dans tout ce que je proposerai il y aura une version SIMPLE et peut etre une autre plus COMPLEXE

je compte sur l avis des membres du forum (deux avis valent mieux qu un)

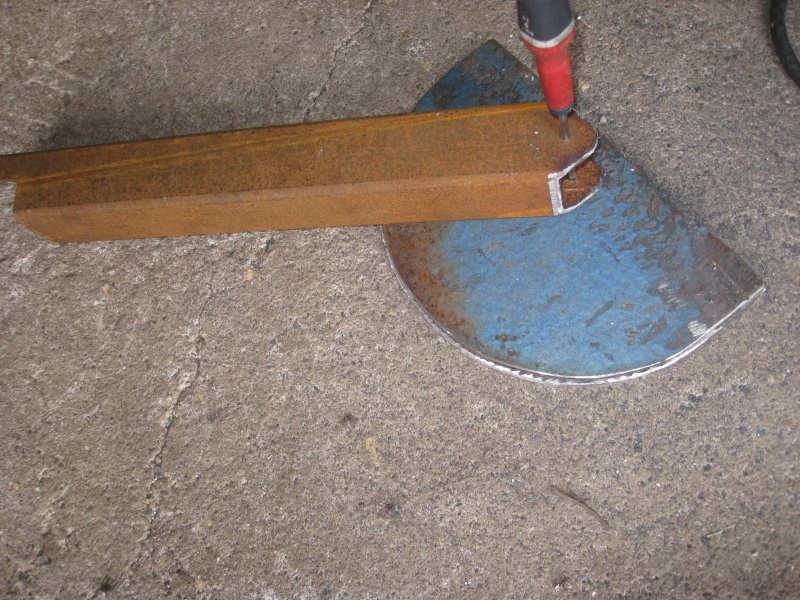

SYSTEME D INCLINAISON DE LA LAME

goupillage dans trous

serrage entre 2 flasques

LAME AV POUR MICRO TRACTEUR Img_0261

LAME AV POUR MICRO TRACTEUR Img_0262

LAME AV POUR MICRO TRACTEUR Img_0263


LAME AV POUR MICRO TRACTEUR Img_0264


LAME AV POUR MICRO TRACTEUR Img_0265

LAME AV POUR MICRO TRACTEUR Img_0266

LA LAME POURRA ETRE RETOURNEE DE 180°EN ENLEVANT LA FIXATION PIVOTANTE AV ET EN RETOURNANT LA LAME

la suite a venir

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Antoine Mar 7 Jan - 7:50

Bonjour Cornot le tube ou u soudé sur la lame pourrait peut -être s'alléger en faisant des perçages (carrés découpés a la disqueuse) comme ça on éviterais de boucher l'extrémité . On gagnerais en poids et on éviterais la corrosion a l'intérieur.

Cordialement Admintoine
Antoine
Antoine
Admin

Messages : 1622
Date d'inscription : 21/12/2010
Age : 70
Localisation : isere

https://fans-de-motostandard.forumgratuit.org

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  romeo Mar 7 Jan - 9:52

Bonjour Cornot

le retournement me semble bien, on peut faire un côté chasse-neige et de l'autre lame bull  Twisted Evil
romeo
romeo

Messages : 2093
Date d'inscription : 03/01/2011
Age : 63
Localisation : Auvergne

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Mar 7 Jan - 12:31

bonjour a tous

aux extremites seront soudes des tubes carres qui serviront de guide au systeme d appui sur le sol

le tube est rectangulaire de 50 par 30 ep 2 mm

cdt

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Mar 7 Jan - 17:02

bonjour a tous

SUITE DE LA CONSTRUCTION

LA LAME RACLEUSE

LAME AV POUR MICRO TRACTEUR Img_0273

c est une lame en caoutchouc pincee contre la lame chasse neige par une BARETTE vissee

apres decoupe de la barette d appui (longueur de la lame 105 cm epaisseur 4 mm largeur 40 mm)

percage de 5 trous diam 5 mm mise en place de la barette et percage coutchouc et lame chasse neige

taraudage des 5 trous de la barette a 6 mm

serrage des vis et point de soudure entre vis et barette 'anti rotation de la vis)

LAME AV POUR MICRO TRACTEUR Img_0274

LAME AV POUR MICRO TRACTEUR Img_0275

realisation de LUMIERES dans la lame cahoutchouc

percage a 7 mm dans la lame chasse neige

montage en blanc de l ensemble (sans les ecrous freins)

LAME AV POUR MICRO TRACTEUR Img_0276

POURQUOI CE MONTAGE

pas de risque de perdre des vis

pas besoin de tenir la tete de vis au deserrage des ecrous

les lumieres dans le cahoutchouc permettent de regler le depassement de la lame racleuse de la facon suivante

deserrer les ecous freins pour libere legerement le serrage (une seule cle)

a l aide t un marteau taper sur la lame cahoutchouc pour ajuster son depassement (au niveau de ses fixations)

quand OK serrer les ecrous

LA SUITE A VENIR

CDT

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Jeu 9 Jan - 20:07

bonsoir a tous

mon dileme maintenant

OU FIXER LE SUPPORT DE LAME SUR LE MICRO TRACTEUR

LAME AV POUR MICRO TRACTEUR Img_0286

j envisageais de de me prendre sur la traverse de train AV

J AIMERAIS AVOIR VOTRE AVIS (sachant qu un membre du site l avais fait)

j attend vos avis

merci pour la reponse

cdt

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  2j Jeu 9 Jan - 21:01

bonsoir corno



j'ai la doc des éclatés des attelages fronteaux si tu à besoin









LAME AV POUR MICRO TRACTEUR 01110
2j
2j

Messages : 2024
Date d'inscription : 29/04/2011
Age : 60
Localisation : sud berry

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Jeu 9 Jan - 21:12

bonsoir 2 J

JE VOUDRAIS TON AVIS CAR SUR LE SITE J AI VU UNE ADAPTATION SUR LE TRAIN AV

CDT







cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  2j Jeu 9 Jan - 21:24

ces tout de même du petit tracteur , charger le train AV de plus sans DA  Sad


LAME AV POUR MICRO TRACTEUR 00711


LAME AV POUR MICRO TRACTEUR 00911
2j
2j

Messages : 2024
Date d'inscription : 29/04/2011
Age : 60
Localisation : sud berry

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Antoine Ven 10 Jan - 9:21

Bonjour Cornot nous en avons déjà parlé ici :
Y compris commenté les photos

https://fans-de-motostandard.forumgratuit.org/t1620-1032-et-lame-a-neige



Message  cornot le Dim 13 Oct 2013 - 16:35

bonjour ADMINTOINE

pour faire une ebauche d etude il faut me dire quelle liaison on fait entre la lame et le tracteur

je m explique

soit on vient se fixer sur un tablier a l AV du tracteur (conception de tous les camions de la DDE equipes en chasse neige)

c est sans doute le plus facile a adapter

soit on vient se prendre sur un support articule fixe au milieu du tracteur comme la photo du sujet

c est plus difficile a realise plus efficace en traction et direction (c est ce que j adapte sur la fourche du tracteur a la place du godet)

cdt

cornot


Bonsoir , c'est a mon avis la seconde option qui sollicite le moins le châssis et la direction .

Admintoine
Admin
Antoine
Antoine
Admin

Messages : 1622
Date d'inscription : 21/12/2010
Age : 70
Localisation : isere

https://fans-de-motostandard.forumgratuit.org

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Ven 10 Jan - 11:41

bonjour a tous

bonjour TOINE

c est ce que je pensais faire pour l equilibre des efforts

c est un peu plus complique (tres peu )et en plus quand on retourne la lame pour pousser de la terre les efforts ne sont plus les memes (c etait l avis de 2J qui m a envoye un plan )

EN PLUS L ASSIETTE DE LA LAME SUIVRA LE TRAIN AR ald L ESSIEU AV (5comme les tracto pelles)

par contre le systeme manuel de levee de lame sera obligatoirement pris sur la traverse AV

je recupere le micro et je cogite

cdt

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  romeo Ven 10 Jan - 14:31

Bonjour cornot

LAME AV POUR MICRO TRACTEUR Zchass10
romeo
romeo

Messages : 2093
Date d'inscription : 03/01/2011
Age : 63
Localisation : Auvergne

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Ven 10 Jan - 17:47

bonsoir

merci ROMEO

Peux tu me mettre des photos de l autre cote

merci

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  2j Ven 10 Jan - 20:22

tu vais de la pub romeo  clown
2j
2j

Messages : 2024
Date d'inscription : 29/04/2011
Age : 60
Localisation : sud berry

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  philippe2877 Ven 10 Jan - 21:36

salut
voici une sans pub  Very Happy les barres sur les cotés ont été enlevé
LAME AV POUR MICRO TRACTEUR Img_7015
LAME AV POUR MICRO TRACTEUR Img_7213
LAME AV POUR MICRO TRACTEUR Img_7214
LAME AV POUR MICRO TRACTEUR Img_7215
LAME AV POUR MICRO TRACTEUR Img_7216
Philippe

philippe2877

Messages : 921
Date d'inscription : 02/11/2011
Age : 62
Localisation : eure et loir Cloyes sur le loir

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  romeo Sam 11 Jan - 5:00

de la pub ?

je pense qu'il ne faut pas prendre sur les fixations du poids av , la lame suivrait le mouvement des roues (mouvement vers le haut et vers le bas )

je pense qu'il faut prendre ici

LAME AV POUR MICRO TRACTEUR Zchass12


LAME AV POUR MICRO TRACTEUR Photos25




LAME AV POUR MICRO TRACTEUR Zchass11
romeo
romeo

Messages : 2093
Date d'inscription : 03/01/2011
Age : 63
Localisation : Auvergne

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Sam 11 Jan - 11:03

bonjour a tous

bonjour ROMEO

tu as tout a fait raison et je vais me prendre sur les 3 points precises

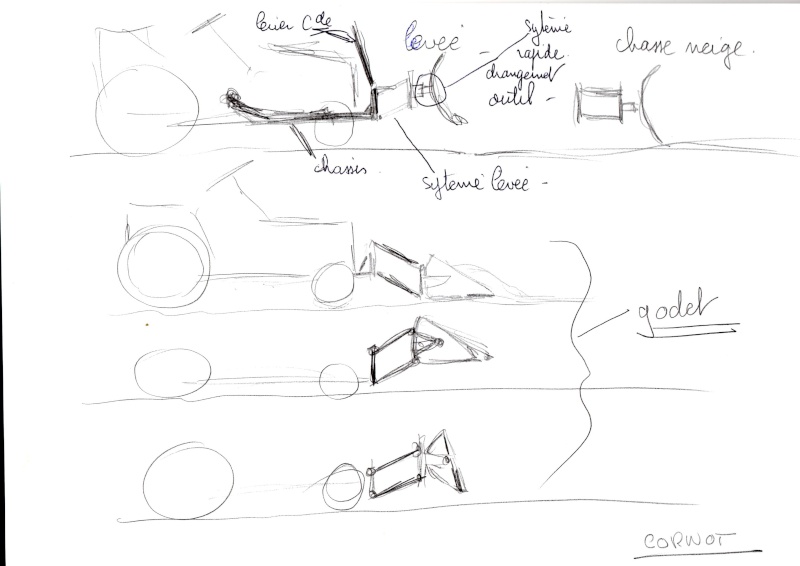

je regarde la possibilite de faire a l AV un tablier porte outil (a l extremite du support sur lequel la lame sera amovible et je regarde la possibilite d adapter un petit godet basculant sur un systeme de parallelogramme deformable (pas d hydraulique)

le godet se chargerait en poussant

le parallelogramme permettrait de le soulever du sol (pas tres haut)

un systeme pivotant du godet permettrait de benner le godet

j en reparlerai bientot

sitot que je recupere le tracteur je maquette

merci a tous pour vos conseils(on ne va pas reinventer l eau salee)

cdt

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  philippe2877 Sam 11 Jan - 12:32

bonjour
une chose importante
a voire pour les fixations : l entraxe de la masse avant n est pas le meme pour un 1030;1031;1032 qu un 1040,1050et d un2060
comme la longueur du support ventrale (un est plus long que l autre )
Philippe

philippe2877

Messages : 921
Date d'inscription : 02/11/2011
Age : 62
Localisation : eure et loir Cloyes sur le loir

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Sam 11 Jan - 16:07

bonsoir PHILIPPE

je pars avec le modele que j aurai

l adaptation pour les autres sera peut etre avec des cotes differentes mai du MEME PRINCIPE


ce que je retiens

UN CHASSIS poutre (en tube rectangulaire ou avec 2 profiles U accoles (c est ce qui a mon avis est le plus facile)

2 points de fixation pres des pedales

1 point de SUSPENSION AV (sur l AR de l axe de pivotement de l essieu AV

1 tablier porte outil a AV du chassis

1 systeme de levee d outil

1 systeme de demontage(rapide et sans outil si possible)

le chassis sans porte outil pourra rester fixe sur le tracteur

dans les outils  LAME CHASSE NEIGE   par retournement LAME BULL  GODET AV  etc....

DONNEZ MOI VOTRE AVIS SUR CE PRINCIPE

J ATTEND VOS AVIS

MERCI

CDT

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Sam 11 Jan - 16:14

re

j ai oublie

possibilite de montage s une traverse sur le tablier(pare choc)

cdt

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Sam 11 Jan - 16:14

re

j ai oublie

possibilite de montage s une traverse sur le tablier(pare choc)

cdt

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Sam 11 Jan - 16:44

bonsoir a tous

UN PETIT DESSIN VAUT MIEUX QU UN LONG DISCOURS

LAME AV POUR MICRO TRACTEUR Img00710

CDT

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  romeo Sam 11 Jan - 18:06

IL serait intéréssant de fixer les bras de la lame sur support du relevage,pour garder le relevage en place

LAME AV POUR MICRO TRACTEUR Img_2155
romeo
romeo

Messages : 2093
Date d'inscription : 03/01/2011
Age : 63
Localisation : Auvergne

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  romeo Sam 11 Jan - 18:36

MP CORNOT
romeo
romeo

Messages : 2093
Date d'inscription : 03/01/2011
Age : 63
Localisation : Auvergne

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot Lun 13 Jan - 12:43

bonjour PHILIPPE

POURRAIS TU ME DONNER LES DIMENSIONS DE LA SECTION DU TUBE RECTANGULAIRE (100 50)

merci pour ta reponse

cdt

cornot

Messages : 480
Date d'inscription : 23/12/2012
Age : 77
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
