LAME AV POUR MICRO TRACTEUR

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Sam 25 Jan - 18:42

bonsoir

aujourd hui fixation de la poutre sur le tracteur

le point AV de fixation de la poutre sur la axe de pivotement du train AV est tres delicat(je mettrai des photos quand je demonterai pour la mise en peinture

adaptation en reel de la lame sur le tablier

rLAME AV POUR MICRO TRACTEUR - Page 3 Img_0341


LAME AV POUR MICRO TRACTEUR - Page 3 Img_0340

inclinaison maxi de la lame

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0342

a faire maintenant

systeme manuel SIMPLE de levee

gabaritage du godet AV

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Antoine le Sam 25 Jan - 20:15

Bonsoir , ce micro a sûrement son cliquet de relevage, un emplacement est prévu a cet effet sur le chassis , il faudrait simplement orienter le cable vers l'avant  sur une poulie montée (peut -etre) sur le retour de la poutre et un point fixe sur le porte outil en bas
Mais en fait je connais déjà bien le personnage , c'est pas sûr qu'il n'ait pas déjà son idée derrière la tête.  Very Happy

Cordialement Admintoine
Antoine
Antoine
Admin

Messages : 1541
Date d'inscription : 21/12/2010
Age : 66
Localisation : isere

http://fans-de-motostandard.forumgratuit.org

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Sam 25 Jan - 20:39

bonsoir TOINE

le micro ne possede pas de cliquet de relevage

je pense que l on a a faire a plusieurs cas de figures

1 LAME A NEIGE il suffit d un simple systeme de levee de lame (l ensemble devant etre flottant) un cable faisant l affaire

2 LAME BULL il est imperatif de controler dans les sens (hauteur profondeur ) il faut un systeme de controle RIGIDE

3 GODET un systeme rigide de controle de la plongee du godet un systeme de levee rapide et un systeme annexe de BASCULEMENT du godet pour le benner

mon systeme manuel sera SIMPLE et modifie en fonction de chaque utilisation

je cogite dessus

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Dim 26 Jan - 14:09

bonjour a tous

aujourd hui maquettage du godet

position CHARGEMENT

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0346

position TRANSPORT

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0347

CELA VA MARCHER

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Lun 27 Jan - 16:19

bonsoir a tous

bonsoir TOINE
LAME AV POUR MICRO TRACTEUR - Page 3 Img_0348
grosse journee aujourd hui

1 RENFORCEMENT DU SYSTEME DE LEVEE AV(parallelogramme deformable)

but empecher le systeme sous effort ou sous charge de se DEFORMER

soudure de tube carre de 40 entre les bras (inferieur et superieur)

les traverses ainsi soudees viennent servir de butees (haute et basse) en venant s appuyer sur la poutre interdisant tout risque de deformations sous effort

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0350

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0351

2 SYSTEME DE MANOEUVRE DU TABLIER AV

la question est TRES SIMPLE

il y a a lever (pour la lame ) 28 kg   (ne peut pas etre modifiee)

comme j ai dit que je ferais un systeme SIMPLE a la portee de tout le monde il n y a pas de miracle

soit on passe par un TREUIL et LEVIER (systeme MOTOSTANDARD relevage AR)

ou on realise un GRAND LEVIER DE COMMANDE

j ai obte pour un systeme SIMPLE (PAS DE POULIE PAS DE RENVOI  UN LEVIER°

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0352

le levier sera DEMONTABLE et pourra etre manoeuvre par le cote GAUCHE ou DROIT du tracteur (en etant assis sur le siege ce qui a necessite la soudure de la barre d entrainement sur le systeme de levee AV

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0353

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0354

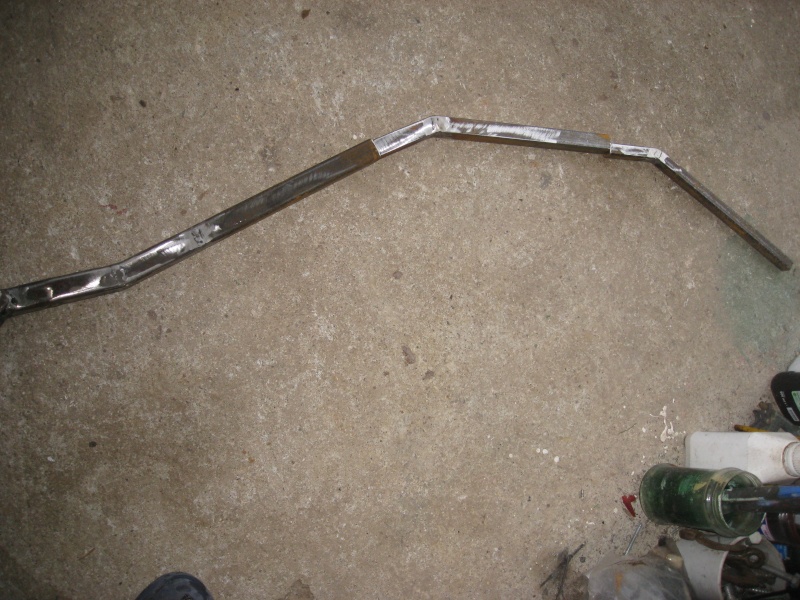

3 LE LEVIER

soude sur le tube carre d entainement on lu donne la forme que l on veut par emboitement

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0355

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0356

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0357

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0358

la suite tout a l heure

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Antoine le Lun 27 Jan - 20:30

Bonsoir ça avance vite c'est pas le cas pour mes dinosaures  Sad

Sur les photos je ne vois pas ou se trouve le point d'appuis du levier .

La position haute du levier m'inquiète un peu en cas de choc frontal ce serait bien que notre meilleur posteur actuel conserve encore toutes ses dents Laughing

Mais ça ira !

Cordialement Admintoine
Antoine
Antoine
Admin

Messages : 1541
Date d'inscription : 21/12/2010
Age : 66
Localisation : isere

http://fans-de-motostandard.forumgratuit.org

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Lun 27 Jan - 20:41

bonjour a tous

bonjour TOINE

une photo valant mieux qu  un discours

MONTAGE EN BUL (chasse neige retourne)

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0372

position basse

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0373

position haute

tu peux voir a l AV le detail de la fixation du levier

NB l effort sur le levier  2 DOIGTS

LA SUITE  LE GODET

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Lun 27 Jan - 20:46

re

pour les dents pas de risques

c est la main qui en permanence tient l extremite de levier pour eviter a la lame de plonger en poussant

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Lun 27 Jan - 21:03

RE

TOINE si tu as peur pour les dents tu retournes la positon du dernier segment du levier(en poition CHASSE NEIGE)tu l oriente vers l et tu mets une corde au bout   Twisted Evil

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Antoine le Lun 27 Jan - 21:10

Zé ven la zu me razure ! Laughing
Antoine
Antoine
Admin

Messages : 1541
Date d'inscription : 21/12/2010
Age : 66
Localisation : isere

http://fans-de-motostandard.forumgratuit.org

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Lun 27 Jan - 21:29

BONSOIR A TOUS

LE GODET

ESSAI DE LEVEE AVEC LEVIER

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0374

position basse

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0375

il faudra peut etre une modif du levier pour ce cas

on va deja realiser le godet en tole et son systeme de bennage apres on verra

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Mar 28 Jan - 15:11

bonsoir a tous

toutes les bonnes choses ont un fin(meme provisoire)

aujourd hui demontage de tous les elements pour FIGNOLER ebavurage rajout de renforts et toutes les pieces sont dehors pour s oxyder afin de faciliter l  accroche de la peinture antirouille

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0377

j en profite du demontage de la POUTRE pour donner le detail de la fixation AV

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0378

PROCHAINE ETAPE  mise en peinture des elements

et s il y en a qui veulent des plans ils font signe

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Ven 31 Jan - 21:18

bonsoir a tous

comme promis mise en peinture des differents elements

LA POUTRE

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0388

LA LAME et ses accessoires

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0389

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0390

SECHAGE 2 A 3 jours

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Lun 3 Fév - 19:40

bonsoir a tous

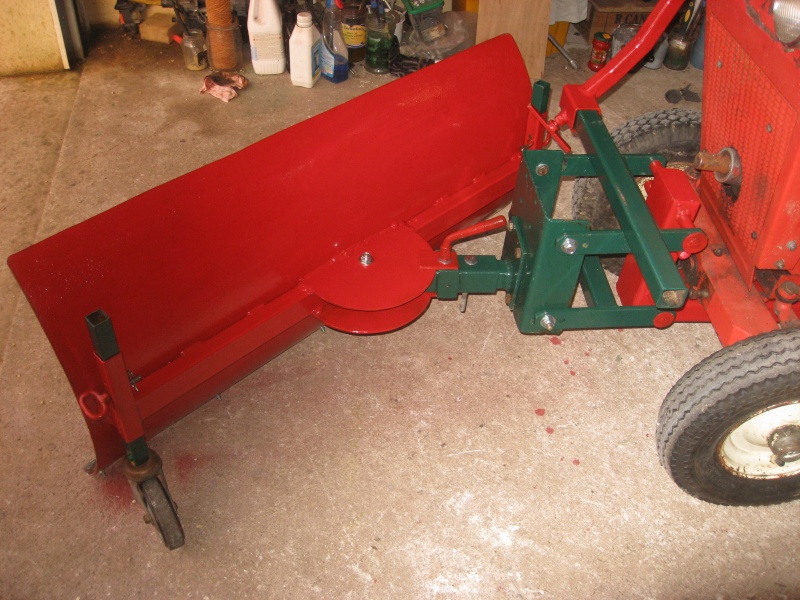

apres mise en peinture des differents elements ON REMONTE

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0396

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0397

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0398

maintenant on attaque LE GODET

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Mar 4 Fév - 20:00

bonsoir a tous

aujourd hui apres recuperation des materiaux j ai attaque le godet

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0402

position LEVE

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0403

position BENNAGE

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0404

IL ME RESTE A REALISER LE SYSTEME DE VERROUILLAGE

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  2j le Mar 4 Fév - 20:13

bonsoir cornot

je pense que le verrouillage est déjà conçus sur papier  Very Happy
2j
2j

Messages : 1916
Date d'inscription : 29/04/2011
Age : 56
Localisation : sud berry

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Mar 4 Fév - 22:13

BONSOIR 2J

j ai rapidement reflechi a un systeme qui deverrouillerait automatiquement le godet lorsque celui ci serait en LEVEE MAXI et se reverrouillerait aussi automatiquement quand le godet touche le sol

il n y aurait que le levier montee descente a manoeuvrer

on va voir en realite si c est realisable

cdt


cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Mer 5 Fév - 17:36

bonsoir a tous

entre la THEORIE et la PRATIQUE il y a souvent de la difference

j ai deja modifie l inclinaison des bras de la potence support godet

MON OBJECTIF

quand le godet va etre face au tas

il faut

que le fond du godet soit a plat sur le meme plan que les roues du tracteur(de facon a charger a l horizontale sans PIOCHER)

qu il soit VERROUILLE sur cette position(verrouillage mecanique)

que le systeme de LEVAGE de l ensenble soit eu BUTEE POSITIVE (pour pouvoir passer les efforts de poussee d une maniere constante et en ayant tendance a DELESTER le train AV pendant la poussee(quand on regarde travailler un TRACTO quand il pousse il deleste le train AV au point de lever les roues AV sinon on casserait tout)

voila pourquoi j ai modifie la potence du godet

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0405

pour 2J mon systeme de bennage auto en levee MAXI prend forme

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Jeu 6 Fév - 18:19

bonsoir a tous

c est comme les feuilletons LA SUITE

j espere que comme certains feuilletons C EST PAS TROP BARBANT

LE SYSTEME DE DEVERROUILLAGE AUTOMATIQUE DU GODET EN LEVEE MAXI

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0407

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0408

sur la potence d articulation du godet est fixe le VERROU

celui ci rentre sans un logement situe en partie superieure du GODET

un levier fixe sur les bras inferieurs du systeme de levee(parallelogramme deformable)

comme pour le PETIT CHAPERON ROUGE en montant le godet a l aide du levier le levier fixe sur les bras inferieurs tirent(a l aide d une ficelle le verrou)

et TIRE SUR LA BOBINETTE ET LA CHEVILLETTE CHERRA

et TIRE SUR LE VERROU ET LE GODET SE VIDERA

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0410

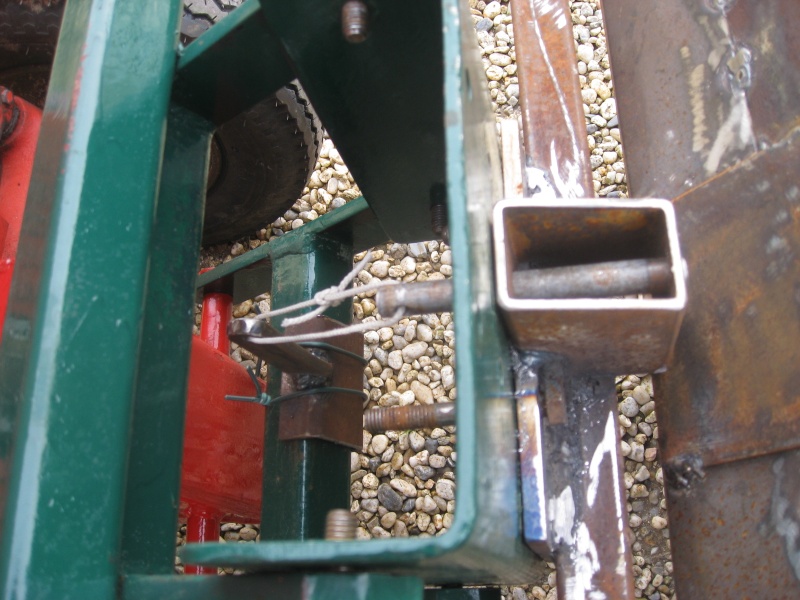

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0412

LEprincipe fonctionne il me manque le ressort de rappel du verrou pour pouvoir faire leREARMEMENT AUTOMATIQUE DU VERROU DANS LE GODET EN RAMENANT LE GODET EN POSITION BASSE

CA MARCHE

SURPRISE POUR TOUT A L HEURE

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  philippe2877 le Jeu 6 Fév - 19:16

bonsoir
je pensais a un ressort de clic clac
toujours aussi ingénieux bravo
Philippe

philippe2877

Messages : 921
Date d'inscription : 02/11/2011
Age : 57
Localisation : eure et loir Cloyes sur le loir

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Jeu 6 Fév - 21:03

BONSOIR A TOUS

bonsoir PHILIPPE je vais bien trouver

ESSAIS EN VRAIE GRANDEUR

CHARGEMENT DU GODET DANS LE TAS DE SABLE fin HUMIDE et tasse (tres dense)

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0421

CHARGEMENT DES GRAVIERS EN AVANCANT

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0422

LAME BUL DANS LES GRAVIERS

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0423

NIVELAGE EN RECULANT(comme j ai tout defonce)

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0424

faut reconnaitre qu avec le godet il a de la GOULE

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0425

on voit bien la POUTRE dessous

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0426

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0427

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Jeu 13 Fév - 20:19

BONSOIR A TOUS

LE PATRON A DONNE L HOMOLOGATION

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0464

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0465

ON VA POUVOIR COMMERCIALISER

CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Sam 15 Fév - 15:07

bonjour a tous

petite video d essai de la lame en NIVELEUSE



CDT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Antoine le Sam 15 Fév - 17:44

Bonsoir , ça marche et plutôt bien , en plus c'est conforme au objectifs ,simplicité , bon marché et surtout très fonctionnel .
Nous n'avons pas eu droit aux détails de verrouillage et débrayage pour la version godet , mais comme cette option n'avait pas été au départ suggérée nous ne nous plaindrons pas .
L'amplitude de la poignée de levage me gêne toujours un peu ,inconvénient mineur par rapport au résultat.
Antoine
Antoine
Admin

Messages : 1541
Date d'inscription : 21/12/2010
Age : 66
Localisation : isere

http://fans-de-motostandard.forumgratuit.org

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Sam 15 Fév - 18:01

BONSOIR TOINE

C est un oubli qui sera rapidement repare ce soir

comme j ai toujours dit PAS DE JALOUX

CORDIALEMENT

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  cornot le Sam 15 Fév - 19:01

BONSOIR A TOUS

detail du systeme de deverrouillage du godet

le systeme permet et levee MAXI du godet de tirer le verrou et d assurer le BENNAGE du godet

LAME AV POUR MICRO TRACTEUR - Page 3 Img_0482

le levier situe sur les bras inferieurs tire le verrou lors de la montee du systeme de levee

cdt

cornot

Messages : 468
Date d'inscription : 23/12/2012
Age : 72
Localisation : charente maritime

Revenir en haut Aller en bas

LAME AV POUR MICRO TRACTEUR - Page 3 Empty Re: LAME AV POUR MICRO TRACTEUR

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
