Sulky agricole pour motoculteur ou autres

Bonsoir à tous,

S'il y a un outil de motoculture qui est peu commercialisé, c'est le sulky (parfois porte-outils à roues,...)

Quand on cultive un jardin de 5 ares, il est inutile d'employer un sulky.
Par contre, dés que la surface avoisine les 15 à 20 ares, voila un accessoire qui soulage le conducteur de motoculteur, puisqu'on se laisse tracter. ( On se rapproche du micro tracteur, sans l'égaler) Petite similitude entre une tondeuse tractée et une autoportée

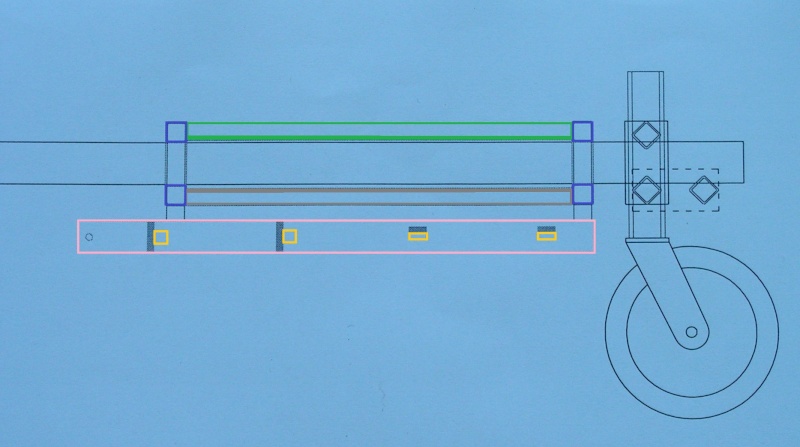

Voici des croquis que j'aimerais vous sousmettre afin qu'en rapport à vos critiques ou constatations, j'y apporte les modifs avant de passer à la concrétisation.

Simple et modulable, sans asservissement hydraulique. Pas de détails sur les attachements avant et aarrière pour l'instant.
Explications:
Longerons doubles emprisonnés par deux cadres avec renforts triangulés. L'espace ente les longerons autorise la fixation d'outil dans l'axe du sulky, mais surtout le pied du siège
couleur rouge: tube rectangulaire de 100 x 40 x 4
couleur bleu et noir: tube carré 50 x 50 x 5 dans lequel coulissent un tube carré de 40 x 40 x 4
couleur verte et grise: cornière de 40 x 40 x 5
couleur rose : porte-outils maraicherréglable en largeur. On peut permuter le porte-outils pour des ranchers forestiers, ou des ridelles



Les flèches indique les possibilités de réglage d'écartement.



En bleu : tubes carré sur pointe 50 x 50 x 5 soudés aux longerons
En vert/blanc: tube carré de 40 x 40 x 4
En violet : fourreau de maintien et de guidage en tube rectangulaire 100 x 50 x 5
En rose : coulisseau-étrier de roue dont je n'ai pas encore fixé le profil et le moyen de réglage-blocage.
Roue envisagée: roue de brouette 480 / 4.00 x 8 à 2 roulement à bille avec graisseur



Deux possibilités de montage des roues soit coulisseau vertical soit horizontal ( en horizontal possibilité de permutation des roues pour rouleau nivelleur-émietteur)


En alternative au coulisseau étrier, il y a moyen d'enfiler dans le fourreau, un tandem sur palonnier afin de générer une petite remorque forestière, après démontage de l'attache arrière et placement de prolongateurs dans les longerons.


Comme attachement arrière, il faut garder toutes les opportunités supportant des attaches (à chape ou à boule) à savoir:
un parallélogramme à 4 bras, (relevage en parallèle) ici avec l'utilisation d'un piston hydraulique ,




ou une grosse charnière ( relevage par basculement)

mais aussi la possibilité d'un montage d'un relevage 3 points prévu pour Quad.


Voila, mes cogitations, comme il y a plus d'idées dans plusieurs têtes que dans une seule, j'espère que d'ici peu, on pourra voir circuler sur les chemins agricoles de France et de Belgique, de super sulkys "blue design".

A votre bon vouloir, messieurs, dames.
Lucky

bonsoir

Avant de regarder le detail je voudrais savoir sur ce PORTE OUTIL A ROUES ce que tu vas adapter comme accessoires et surtout des photos si tu en as

cdt

Pour te donner une réponse cohérente, et assez complète pour un maximum d'emplois potentiels, je dois employer des photos ponctionnées sur la toile.
En espérant que chacun comprenne que le nombre d'outils est proportionnel au gabarit du motoculteur.
Un T150 sur T45A n'a pas la force d'un MC7 ou un U7....

sarcleuse tambour à fils rotatif

bineuse à roues étoilées


bineuse à brosse

butoir

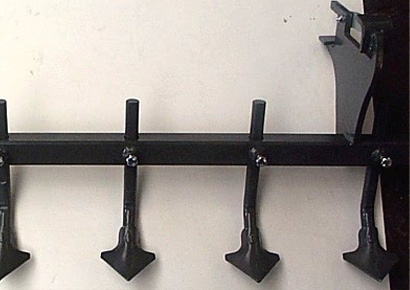

bineuse sarcleuse à dents et rasettes




cultivateur



Semoir


On pourrait aussi en montant un moteur sur le sulky, employer des outils rotatifs, vibrants ou oscillants.

Aie, il est 1h00 du mat, et demain, faut que j'aie les yeux en face des trous pour le boulot.

à tous

Lucky

bonjour

Je cerne un peu mieux ton sujet

AV tout projet il faut que tu te définisse un Cahier Des Charges

3 sortes d outils

1 ) pour travailler les rangs (que tu dois pouvoir surveiller en avançant) car si c est pas bon tout le rang est fusille

combien de rangs veux tu travailler en même temps

l écartement de tes rangs est t il constant

quel système de réglage en profondeur des outils (par le porte outil ou par l assiette du châssis) il faut pouvoir relever les outils en fin de rang (comme les utilisateurs de tracteurs en bout de rang) et sans descendre de l engin

2 les outils AR qui peuvent être montes sur un tablier AR avec un système de réglage comme tu l as précise

3 du portage( tu parles de rancher et ridelles)

IL FAUT DECOMPOSER TES FONCTIONS POUR NE PAS FAIRE UNE USINE A GAZ ou tu vas trainer des elements inutiles dans certaines fonctions

CE EST MON AVIS ET N ENGAGE QUE MOI

Si je peux te conseiller n hesite pas

cdt

re

photo du chassis de ma remorque et sulky

cdt

Bonsoir à tous, et à toi Cornot,

Avant de poursuivre ce sujet, il me faut préciser ce que je visais en créant de ce post. (Et ce sont tes clichés, mon cher Cornot, qui m'en ont convaincu)

Objectif personnel d'ordre matériel: accroître les possibilités de mes Terra sans dupliquer la panoplie de tous les outils spécifiques de mon MC7, vu la capacité volumique de mon hangar.

Mon deuxième objectif = Recherche d'une création utilitaire par une mise en adéquation des volontés et souhaits des novises guidés par la sagesse des expérimentés. (une manière de fédérer les 2 roues et les 4 pattes en exemplifiant les missions de ce forum)


Tout à fait en concordance avec ta dernière remarque, la création d'un outil polyvalent ne doit pas générer une "usine à gaz".
Restons pratique, et efficace. (Oserais-je dire comparable au système Terra.)

En imaginant que l'on veuille (pour nourrir 3 ménages) cultiver des pommes de terre, des racines (betteraves, carottes, panais, navet...) des feuilles (poireaux, salades, épinards...) et avec des haricots en association du maïs doux qui servira de rames, notre sulky devrait à l'aide d'outils appropriés travailler trois rangs de légumes à écartement moyen et deux à fort écartement.

Comme tu l'as judicieusement signalé, une modification d'assiette du sulky est à prévoir au niveau des roues
a) varier les profondeurs d'actions
b) s'aligner au niveau de l'attache du motoculteur

Petite proposition en dessin

on pourrait envisager la récupération d'une roue jocket de ce type.

ou la récup de vis trapézoïdale d'étançons

Ou autre chose, suivant les idées émises des membres!

Lucky

bonsoir

bonsoir LUCKY

J ai reflechi un peu a ton affaire et te donne quelques idees

ATTELAGE SUR MOTOCULTEUR

utiliser un attelage reglable en hauteur qui te permet suivant l utilisation de regler l assiette AV du sulky
(genre de ce que j ai sur le mien )


TRAIN ARRIÈRE

on reprend tes idées premières avec des tubes carres coulissant permettant un reglage de la voie (passage des roues du sulky entre les rangs) et en assiette toujours par carre coulissant avec trous de goupillage (simple) ou a vis sans fin

assiette variable suivant utilisation


le train arriere aura une adaptation(tablier) pour adatptation demontable d un systeme de levage d outil a parallelograme

il comprendra le systeme de support a basculement de la caisse amovible



PORTE OUTIL

situe devant le conducteur

reglable en largeur

reglable en hauteur par levier crante manoeuvre depuis le poste de conduite pour relever les outils en bout de raie

le reglage hauteur des outils(profondeur de travail) ne peut pas se faire par l assiette du chassis sinon il faut monter et descendre au bout de chaque rang

CHASSIS

DOUBLE POUTRE

section tubes rectangulaires paralleles pou pouvoir regler le porte outil en longueur ainsi que le siege

donne moi ton avis sur ces propositions et si OK je te fais des croquis

cdt

raisonnement, mon cher Cornot ,

Nos du mécanobricolage convergent parfaitement,
sur les options à envisager

Merci pour ta proposition de croquis.
En les comparant avec les miens, je pourrai en tirer le meilleur compromis afin d'adapter les plans dessinés par D.A.O. Et dés que ce boulot sera terminé; Impression, puis photographie numérique, et enfin transfert sur le forum, sujet de se titiller les méninges (qui ne manqueront pas d'engendrer certains correctifs!)

M'étonne que Néné et n'ont rien à dire!

Enfin demain, à l'heure de l'apéro, penserez à toi devant le pineau "fait maison" qu'un gars de ta région m'envoie.

A +, je tombe

Lucky

bonsoir

bonsoir LUCKY

Comme promis un petit croquis pour le sulky

cdt

Top le croquis! Pas de problème pour se faire comprendre avec la perspective.

S'il me fallait te définir en quelques mots, camarade Cornot, je dirais:
"Technicien conscient que la simplicité n'interdit pas une correcte efficacité."

et je modifie, cette semaine, mon premier projet.

Réel plaisir que ce partage/échange d'idées! "je plussois"
Va falloir que je me planifie, de manière vigilante, avec toutes les cogitations technico-agraires que je projette de réaliser.

Avec ma Louise qui convalesse, tout en alors que je devrais
et fin février, le jardinage recommence par les semis des tomates, aubergines, poivrons

Bonne semaine à tous les membres.

Lucky

bonsoir

bonsoir LUCKY

Je pense que tu as assez de grain a moudre pour l instant (pour la suite on verra)

je suis content de repondre a une demande d un membre du forum

sachant que j ai une devise a preserver CHEZ CASTO COMME CHEZ CORNOT YA TOUT Ce QUI FAUT (devise attribuee par mes copains)

cdt

re

j avais oublie

nous travaillons avec des methodes fondalement differentes mais complementaires

le DML (dessin a main levee)est l ebauche de la DAO (dessin assiste par ordinateur)

cdt

Bonsoir à tous,

Nous travaillons suivant le même cheminement! mon bon Cornot.

Par déformation professionnelle, je pédale une étape plus loin.
Je griffonne toujours un projet en DML surtout en perspective, ensuite consultations de catalogues aciers, éléments mécanique, ... première esquise de plans avec cotations, ensuite table à dessin. Depuis 2002, je me suis passé à la DAO, forcé par l'évolution des technologies.
Le module de DAO, en 2D ou en volumique, est exploité par la FAO (fabrication assistée par ordinateur)en liaison avec une GOC (gestion outils de coupe), à afin de simuler et générer, de manière optimale, les programmes d'usinages, qui transitent par un postprocesseur personnalisé à chaque machine à commande numérique.

Laissons le modernisme pour les entreprises, et retrouvons nos pratiques d'artisans.

Présentation de l'attache-timon réglable en hauteur par pas de 50 mm sur le plan. pas de 25 mm réalisable sans problème. montage réversible. (attache en bas)


Les deux cornières de 40 x 40 x 4 , doivent reprendre les efforts de traction (sollicitations composées) et limiter les efforts de cisaillement au niveau des 4 boulons.

représentation du profil (en mécano soudé) du coulisseau La section des tubes du chassis sera 100 x 50 x 5 mm (10 mm + large que précédemment)



Réduction de la longueur des porte-outils avec leurs articulations de relevage



Bonne fin de semaine. A suivre!

Lucky

Bonjour,

Au détour du net :

http://www.ets-fatton.com/insolite/444-petit-porte-outils.html

Bonne soirée !

Mons

bonsoir a tous

bonsoir LUCKY

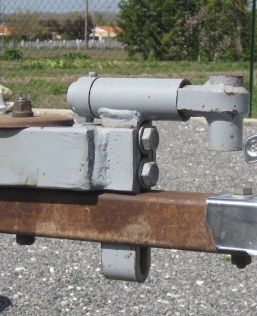

Je te joins une photo du système de réglage de l attache de mon sulky

le systeme peut etre retourne(attache sous le timon)

cdt

Bien le bonjour à tous et à toi Cornotn

J'avais compris ton système, en voyant cette prise de vue, sur le post voisin.



Jolie solution puisqu'elle permet un réglage en continu.
De plus, relativement facile à fabriquer, en récupérant une bride de clamage pour machine outil , une vis oeil de gros diamètre , et d'un tube rond épais.

A ce soir, bon dimanche.

Lucky

bonsoir LUCKY

Ton etude sur le SULKY avance t elle

tiens moi au courant

cdt

Bonjour à tous,
Réponse au camarade Cornot

Comme les travaux de jardinage et de taille ont repris, j'ai postposé la fabrication du sulky, non sans demander à mon marchand d'acier de me trouver (et il sait les obtenir) des tubes sans soudure
acier S355 J0
tube rectangulaire de 100 x 50 x 5 en 6 m à 27,15 €/m HTVA
tube carré 50 x 50 x 5 en 6 m à 17,15 €/m HTVA
40 x 40 x 5 en 6 m à 13,37 €/m HTVA

Pour le moment, je fabrique les couronnes de labour et le scarificateur. ( sujets: objets d'autres posts)
Par l'intémédiaire d'un commercial en outils pour usinage, qui pratique l'italien à la perfection, j'ai commandé chez Cermag, des tubes hexagonaux en 1 m de long, et divers accessoires qui pourront se monter sur le sulky ou autre porte-outils.
J'espère que pour la mi-avril, le matériel me sera livré.

Autre infos: je me suis décidé, vu l'achat à bon prix d'un coupon de tôle de 4 mm dépaisseur en acier QsTe 355, pour la réalisation de deux roues-disques de buttage (copie d'une fabrication francaise) à monter sur T20. (essai en mai,début juin)

Bonne journée à tous.
Lucky

bonsoir
il existe de nombreuses videos sur le sujet, dont de tres marantes......

en exemple : https://www.youtube.com/watch?v=6lUkpbh1cWI

pour se marer : https://www.youtube.com/watch?v=-xoYguBv96E

si quelqu'un veut se lancer..........

https://www.youtube.com/watch?v=UW8cWRBkp5c

bonsoir

on est pret

cdt

le mien n'est pas encore pret, il me manque les entretoises pour adapter les moyeux.... mais je vais trouver.... dans un premier temps je l'atelé à ma remorque, puis je compte faire le meme que celui de ma premiere video...

bonsoir

sa version originale



la base

le chassis



cdt
