plans de boîtier de piquetage
Invité le Dim 5 Aoû - 9:44
Bien le bonjour dominical ( ensoleilé
) à tous
Je vous livre aujourd'hui les croquis d'un accessoire, que l'on peut acquérir dans le commerce, mais qui aura une solidité bien supérieure.
Il pourrait dans l'avenir, se voir adjoindre un connecteur à réglage de dévers. ( comme celui que
emploie sur ses Terra)
petite erreur de ma mise en page , oubli de retournement du cliché avant l'annotation des commentaires

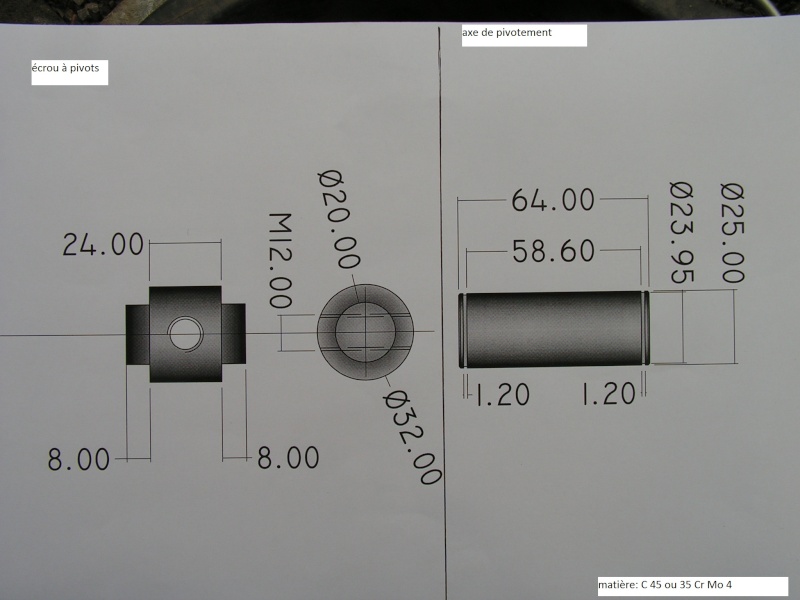

Les deux saignées de 1.2 mm dans l'axe de pivotement recoivent des circlips
Voilà pour l'instant, reste à traiter les plans du balancier, du connecteur, de la vis de manoeuvre et de son pivot d'appui.
A +
LUCKY
) à tousJe vous livre aujourd'hui les croquis d'un accessoire, que l'on peut acquérir dans le commerce, mais qui aura une solidité bien supérieure.
Il pourrait dans l'avenir, se voir adjoindre un connecteur à réglage de dévers. ( comme celui que
emploie sur ses Terra) petite erreur de ma mise en page , oubli de retournement du cliché avant l'annotation des commentaires
Les deux saignées de 1.2 mm dans l'axe de pivotement recoivent des circlips
Voilà pour l'instant, reste à traiter les plans du balancier, du connecteur, de la vis de manoeuvre et de son pivot d'appui.
A +
LUCKY
Invité- Invité
boîtier suite
Invité le Ven 10 Aoû - 22:36
Plans du balancier et du connecteur à brides
Les soudures repérées par 1 sont réalisées en premier en utilisant une équerre aimantée ou un étau équerre.
Aprés avoir clamé les deux brides ( une gauche et une droite) sur un plat de 25 mm avec un serre- joint, on pose le montage verticalement sur le connecteur, les vis de battement en appui sur la table de soudage. Quand le positionnement est correct, des points de soudures fixeront les pièces entre elles. Les soudures repérées par 2 seront exécutées par petites multipasses alternées afin de répartir les tensions et limiter les retraits.
Lucky
Les soudures repérées par 1 sont réalisées en premier en utilisant une équerre aimantée ou un étau équerre.
Aprés avoir clamé les deux brides ( une gauche et une droite) sur un plat de 25 mm avec un serre- joint, on pose le montage verticalement sur le connecteur, les vis de battement en appui sur la table de soudage. Quand le positionnement est correct, des points de soudures fixeront les pièces entre elles. Les soudures repérées par 2 seront exécutées par petites multipasses alternées afin de répartir les tensions et limiter les retraits.
Lucky
Invité- Invité
