POMPE HYDRAULIQUE 2600D

Message  Invité le Ven 18 Jan - 21:15

Bonsoir,

Sur mon 2600D il y avait quelques fuites (non Jean, pas les mêmes !)



Aprés un premier nettoyage elle est un peu plus présentable



On peut maintenant lire la référence



En espérant qu'un forumeux ait cette doc Sleep




Les joints ayant durci je souhaiterais les remplacer,
donc si quelqu'un avait des références cela me permettrait de gagner du temps.
J'ai cru comprendre que ces pompes ont été montées également sur des 2060 avec l'option relevage et qu'il existait une doc sur cette option.



Je ne connais pas la cylindrée de cette pompe mais vu la taille des engrenages elle ne doit pas être trés élevée




Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Sam 19 Jan - 12:28

Salut Régis,

Effectivement, très sale, on n'aime pas hein ! Maintenant, faut localiser les fuites, sans doute les joints cuivre.
Sur ma pompe, les joints avaient durci eux aussi jusqu'à prendre la forme de la gorge.
Ce doit aussi être le cas pour toi.

Je suis allé avec mes joints chez mon revendeur habituel http://www.mogra-roulement.fr/

Ils ont un cône à étages un peu comme une pyramide à degrés inversée et circulaire. Il leur a suffi d'enfiler les joints dessus pour avoir le diamètre intérieur, car elle est graduée.
Tu peux aussi essayer de faire pareil avec un tube ou fabrique un cône avec du bristol et tu pourras mesurer le diamètre (extérieur, cette fois).

Pour la taille des engrenages, ils me paraissent plus gros que sur celle du 1050D, mais c'est pas évident sur une photo, faudrait avoir les mesures.

A+ Jean

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  philippe2877 le Sam 19 Jan - 14:43

bonjour voici ce que j ai si ça peut t aider




j en ai encore un bout de 10 pages
bon dimanche
Philippe

philippe2877

Messages : 916
Date d'inscription : 02/11/2011
Age : 55
Localisation : eure et loir Cloyes sur le loir

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Dim 20 Jan - 14:16

Bonjour,

Merci pour la doc, ce n'est pas la même pompe mais j'en connais un qui va être intéressé.

Par contre je constate que tout est détaillé sauf l'intérieur de la pompe, donc je vais être obligé de faire comme Quirit, aller chez un distributeur pour les mettre sur une pyramide à joints (encore des souvenirs de mon premier boulot).

Souvenir : pour les joints dont la matière a vraiment durci il est parfois difficile de mesurer le diamètre de corde, et là, pas d'autre solution, mesurer les gorges et se replonger dans le Formulaire de dimensionnement des joints toriques du Joint Français !!!!!!!!!!!!!!!

D'ailleurs je vais aller voir si je l'ai toujours affraid

A+

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  philippe2877 le Dim 20 Jan - 18:04

bonsoir
j ai que le montage de la pompe du 2060



ça pourra te servir Very Happy
A + Philippe

philippe2877

Messages : 916
Date d'inscription : 02/11/2011
Age : 55
Localisation : eure et loir Cloyes sur le loir

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Mar 22 Jan - 21:08

Petit passage à l'atelier cet aprés-midi.

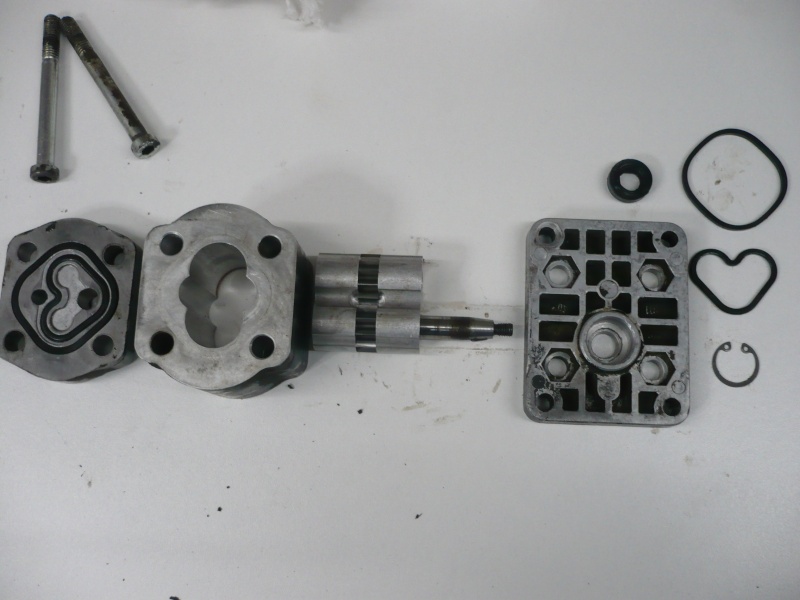

Redémontage de la pompe et extraction des joints


Les joints semblent effectivement trés durs mais je manque d'expérience pour vraiment juger,
par contre le petit joint à lévre de l'axe est mort


Je pense les changer mais je vais avoir un souci : le plus petit joint en forme de coeur semble bien être un torique, mais le plus grand a une section carrée affraid

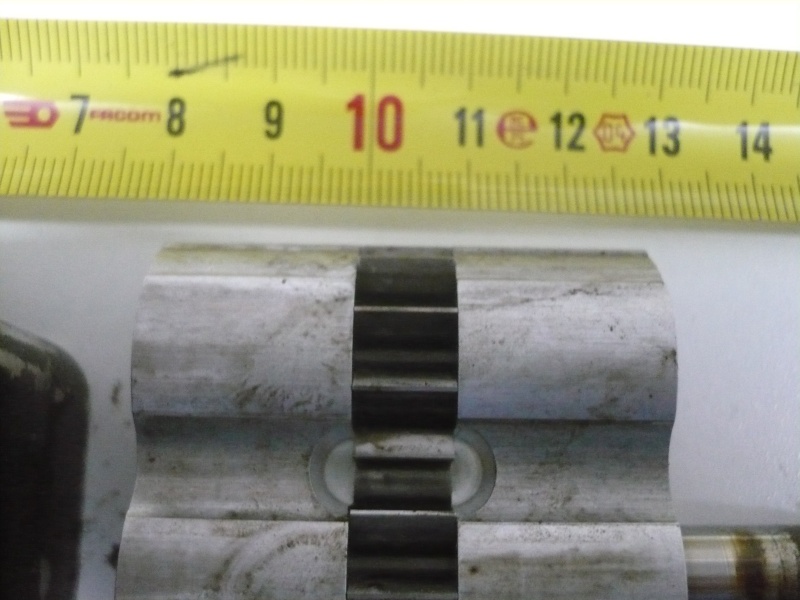

Les engrenages ont une trace d'usure légère mais ne semblent pas rayés


La chemise est quant à elle un peu marquée, mais la photo (pas trop facile à faire) est plus impressionnante que la réalité, on verra aprés nettoyage


A+
Sleep


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  mons1971 le Mer 23 Jan - 7:52

Salut Régis,

Ton joint "carré" serait peut-être un "rond" qui a pris la forme de son emplacement....

Simon

mons1971

Messages : 117
Date d'inscription : 06/06/2011
Age : 45
Localisation : ALLAIRE Morbihan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Mer 23 Jan - 8:33

Je le croyais aussi, mais faut voir la forme de l'emplacement, justement il doit être carré pour donner la forme carrée.
Sur ma pompe, ils n'étaient plus totalement ronds mais avec 2 plats mais ils avaient gardé un peu d'arrondi.

Mais Régis va nous trouver la solution.

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Mer 23 Jan - 14:32

Aprés avoir passé plus de 40 minutes avec le vendeur d'un négociant en mécanique générale (j'ai eu de la chance de passer avec lui), j'en suis là :

- Ayant la référence de la pompe j'ai commencé par demander si il était possible de commander une pochette de joints : négatif, Bosch décline toutes les demandes concernant les vieux marériels (mon tracteur a 20 ans cette année, il n'est quand même pas vieux Evil or Very Mad )

Donc,
- le joint en forme de coeur : il n'est pas sûr que ce soit un torique, il est jeune (le vendeur, pas le joint ni moi paraît-il) mais il m'a affirmé qu'il a vu des joints chez Bosch moulés à cette forme, cependant aprés mesures et essais le choix s'arrête sur un JT de 30 x 2,5.

- le joint à section rectangulaire : classique chez certains fournisseurs et introuvable quand le matériel n'est plus référencé(dixit le vendeur encore); couramment remplacé par un torique, dans mon cas un JT 40 x 2,5 mais le dépassement ne me paraît pas identique et çà ne me va pas vraiment, mais pas de corde dispo en 2,6 alors je prends.

-le joint à lévre 10 x 19 x 7, que je pensais trouver facilement; eh bien non, il existe en version simple ou double lévre chez tous les fournisseurs mais pas en renforcé;
coup de fil chez deux fournisseurs : même réponse 10 x 20 x 6 renforcé OK mais pas 10 x 19 x 7, pas le choix, je commande le double lévre simple.

Et avec le SPI je commande des toriques en diamétre 2,6 au cas où, à moins d'un euro le joint !!!!!!!

Suite au prochain épisode, mais j'espère quand même ne pas concurrencer Jean .............................. pour les fuites lol!

A+


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Mer 23 Jan - 19:05

C'est tout le mal que je te souhaite Laughing
Et puis, tu as du bon absorbant.

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  mons1971 le Jeu 24 Jan - 7:44

Bonjour à tous,

En fouinant sur le Web pour inverser le sens de rotation de ma pompe, j'ai trouvé ça :

http://bernarderic4926.perso.sfr.fr/dr/hydrau/Dr_pompe%20hydrau.pdf

Y'a des infos pour contrôler une pompe à engrenages....

Si ça peut servir !

cordialement

Simon

mons1971

Messages : 117
Date d'inscription : 06/06/2011
Age : 45
Localisation : ALLAIRE Morbihan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Jeu 24 Jan - 9:28

Intérressant
Merci Simon

A bientôt
Régis


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Jeu 24 Jan - 10:03

A l'intérieur du réservoir


Le filtre mérite un nettoyage.
Je me pose une question, ce bouchon avec un six pans percé ne serait-il pas un clapet de décharge?
Il n'est pas bloqué, j'ai vérifié, juste monté au "freinfilet faible".
Je démonte ou pas ?

Touche pas à çà petit c.. !
Quoique ..........en mesurant la hauteur de dépassement .
Aprés peut-être Rolling Eyes


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Jeu 24 Jan - 19:14

Salut Régis,

Peut-être simplement un clapet anti-retour ? Tu fais comme tu veux, mais si t'as pas besoin de le démonter, humm humm... mais comme tu m'as l'air très curieux, re humm humm....

Par contre le filtre, il a fait du bon travail, tu peux lui refaire une beauté.

Il est bizarre et compliqué ton réservoir, pourrais-tu nous montrer une photo avec un plan un peu plus large ?
Est-il en position normale ou retournée et la partie de gauche, c'est quoi, un couvercle ?

Je te rappelle que sur mon système, il faut que le filtre soit complétement recouvert d'huile sinon la pompe aspire autant d'air que d'huile.

A+ Jean

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Dim 27 Jan - 10:01

Bonjour,

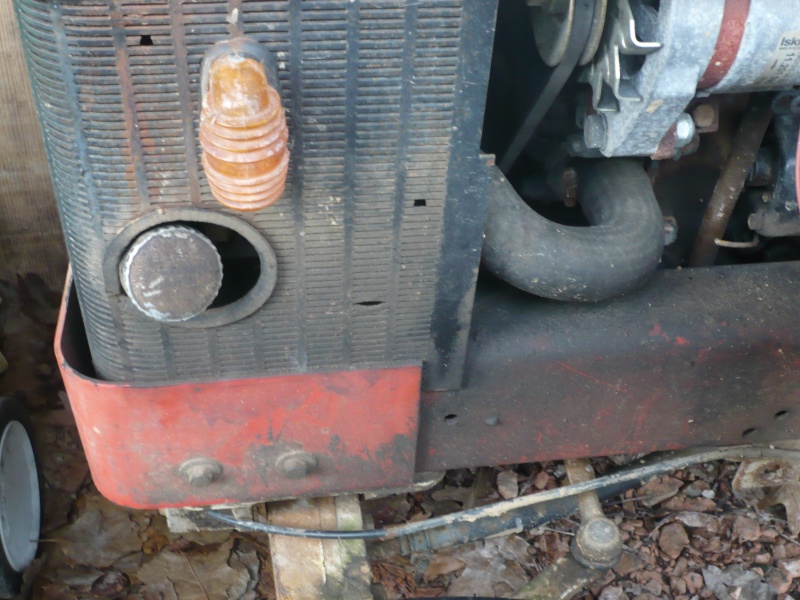

L'ensemble est positionné horizontalement (avec la poulie au bout de la pompe)





Je pense que le réservoir de l'ensemble pompe distributeur est un réservoir tampon, le raccord sur le dessus reçoit un flexible qui le relie au réservoir principal situé sous le radiateur à l'avant du tracteur



Celui-ci est donc plus bas que la pompe !


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Dim 27 Jan - 10:41

Comme il y a deux tiroirs, j'ai voulu savoir quel tiroir correspondait à la sortie actuelle et où était la deuxième sortie


J'ai donc mis le distributeur dans l'étau, mis des cales sous un tournevis pour ouvrir un tiroir car les ressorts sont assez raides et il me manquait une main pour le tenir ouvert, vérifier la sortie et tenir la soufflette sur l'orifice d'entrée; et .............................j'ai appuyé sur la gachette.

Je croyais pourtant avoir vidé toute l'huile du distributeur, Evil or Very Mad
et en plus elle n'est pas sortie par le raccord attendu affraid

J'ai maintenant une veste de travail mouchetée, et je ne vous parle pas du dégraissage des lunettes affraid


Et du coup, je ne sais toujours pas où est la sortie du deuxième tiroir clown


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Dim 27 Jan - 13:36

Bonjour Régis,

Grâce à tes explications et tes photos (beau reportage), je comprends mieux.
Je viens de répondre à JC et je me rends compte maintenant qu'il a le même système que toi.

C'est donc un ensemble pompe-distributeur et la pompe aspire l'huile du réservoir principal vers le Réservoir-Pompe-Distributeur (RPD), la stocke dans le RPD puis l'envoie vers le vérin et au retour l'huile revient dans le RPD et retourne ensuite vers le réservoir principal par la même durite qu'à l'aller.
Cette durite ne doit pas être évidente à purger car au montage, il doit y avoir de l'air entre réservoir et RPD.

Il nous (me) manque la pièce qui va sur tes 2 tiroirs : un carter avec la fixation des durites et un levier qui ouvre ou ferme les tiroirs ? Et quelles durites ? Tu nous parles de 2 sorties : mais ce ne serait pas plutôt une sortie (vers le vérin) et une entrée (retour du vérin)

J'espère que j'ai été clair car j'ai dû recommencer mon message (fausse manip, grrr..) et ça me paraît un peu confus.

Bon, maintenant qu'il n'y a plus d'huile dans le distrib... Laughing ... et que tu as réussi dans ton expérience de douche huileuse, tu pourras poursuivre les tests sans danger.

JC va bientôt venir au club Twisted Evil ... inévitable !

A+ Jean


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Dim 27 Jan - 19:34

Bonsoir Jean,
bonsoir à tous,


Actuellement il n'y a qu'une sortie, la pompe servait à lever le plateau de tonte par l'intermédiaire d'un vérin simple effet, pour la descente le poids du plateau (env. 120/130 kg) fait rentrer la tige de vérin.

Par contre je ne comprends pas, il manque le point neutre, c'est à dire la position à laquelle le vérin n'est plus alimenté et le retour fermé.

La tringlerie étant deconnectée, le réservoir vide et un flexible en mauvais état je n'ai pas pu essayer le systéme jusqu'à présent.

Autre interrogation, ce deuxième tiroir, j'ai vu sur un site allemand un 2600 avec la même pompe/distributeur qui avait un plateau de tonte ventral et une balayeuse sur vérin à l'avant.
Je pense que ce deuxième tiroir doit permettre d'alimenter un autre vérin.

On voit sur la photo suivante la sortie qui alimente le vérin du plateau, mais ce pontage ?



Mais ce point neutre m'intrigue .

Dés que je retrouve la forme, il va falloir que je sache Twisted Evil

A+


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Lun 28 Jan - 12:54

Aprés démontage d'un tiroir, il y a bien une position neutre, c'est la position repos, sinon on tire : première voie, on pousse : deuxième voie; simplement quand j'ai fait l'essai j'ai dû le faire avec le tiroir non démonté car lui il refuse de s'enfoncer.
Je vais devoir le démonter également, mais pas le temps aujourd'hui.

Le premier


A+

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Lun 28 Jan - 17:31

Régis: A quand la prochaine douche?... affraid Embarassed farao

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Lun 28 Jan - 17:52

Mets tiédir l'huile, ce sera moins désagréable Razz

Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  romeo le Lun 28 Jan - 18:46

Tu regardais par terre pour pas marcher dans une gamelle d huile Very Happy

romeo

Messages : 2053
Date d'inscription : 03/01/2011
Age : 56
Localisation : Auvergne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Lun 28 Jan - 22:16

J'vous dirai plus rien, na Evil or Very Mad

Un p'tit coup de froid, ils quittent l'atelier pour le radiateur et l'ordi, et ils racontent des bêtises lol!

Méfiez-vous, j'ai les noms study


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  mons1971 le Mar 29 Jan - 5:24

Bonjour,

Je pense que ton distributeur est un modèle à double effet, il était branché en simple effet,

avec le double effet ponté sur le retour au milieu.

On pourra en causer samedi...

Cordialement

Simon

mons1971

Messages : 117
Date d'inscription : 06/06/2011
Age : 45
Localisation : ALLAIRE Morbihan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Invité le Mar 29 Jan - 8:15

Bonjour Simon,

Je continue de penser que c'est un deux voies,
quand j'aurai regardé le problème de mon deuxiéme tiroir
je ferai un essai.

Ou j'inviterai les trois zigotos des posts au-dessus à venir faire l'essai !
Il vaudrait mieux pour eux qu'ils aient un scaphandre lol!

A samedi


Invité
Invité


Revenir en haut Aller en bas

Re: POMPE HYDRAULIQUE 2600D

Message  Contenu sponsorisé Aujourd'hui à 12:08


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
